[최종마무리] 기계경비지도사2차-기계경비개론-이론(02)  제2절 전지(배터리) ~ 제3절 직류와 교류



02강 직류와교류01_00.JPG



02강 직류와교류02_00.JPG



02강 직류와교류03_00.JPG



02강 직류와교류04_00.JPG



주장치의 백업전원 : 12[v] 연축전지



                         V - Vo

전압변동률  =   ----------------

                           Vo             V : 무부하 출력전압    Vo : 전부하 출력전압



                  직류 출력 전력

정류효율 =  ------------------- X 100[%]

                   교류 입력 전력



반파정류 회로

    40.6 % 정류효율

    1.21    맥동율



전파정류회로 (브리지정류회로)

    81.2 % 정류효율

    0.482 맥동률

경축! 아무것도 안하여 에스천사게임즈가 새로운 모습으로 재오픈 하였습니다.
어린이용이며, 설치가 필요없는 브라우저 게임입니다.
https://s1004games.com



              1                                  1

교류 : T = -----                   주기 = --------

               f                                주파수



순시값 : v = Vm X sin wt [V]

최대값 : Vm = V X 1.414 [V]

실효값 : V = 0.707 X Vm [V]



교류전력 = P  = E X I X cos 쎄타 [W]

무효전력 = P = E X I X sin 쎄타 [Var]

피상전력 : 전원의 용량 , 전원에서 공급되는 전력 : P = E x I



암페어의 법직 : 오른나사 : 전류 -> 자력발생



플레밍의 왼손법칙 : 전동기 (모터), 가동코일형 스피커

플레밍의 오른손 법칙 : 발전기, 가동코일형 마이크로폰



소비전력 = 피상전력 X 역률

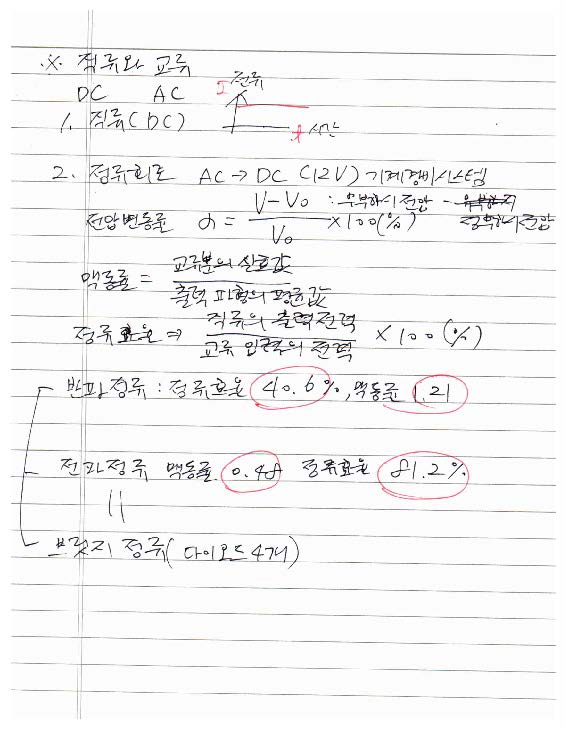

기계경비지도사2차-기계경비개론-이론(02)  제2절 전지(배터리) ~ 제3절 직류와 교류_페이지_2.jpg

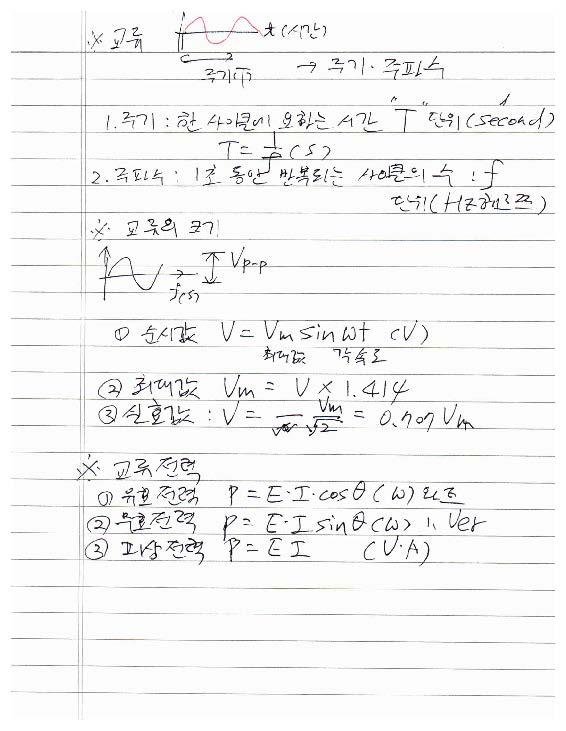

기계경비지도사2차-기계경비개론-이론(02)  제2절 전지(배터리) ~ 제3절 직류와 교류_페이지_3.jpg

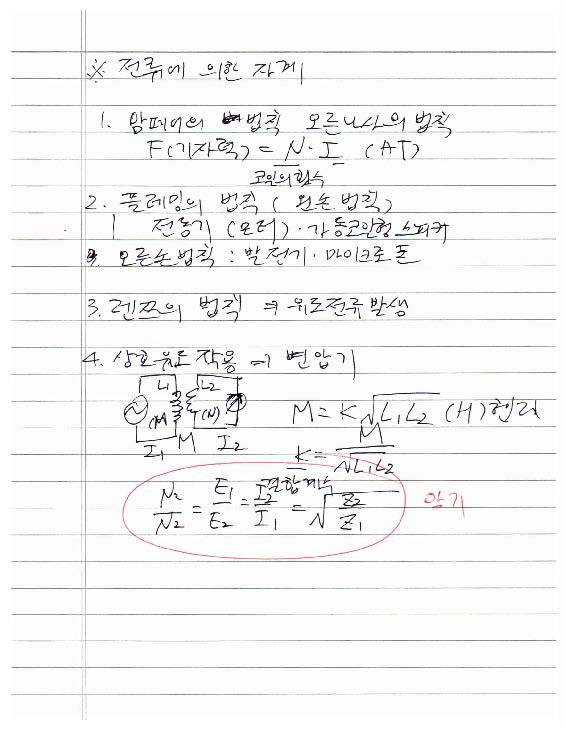

기계경비지도사2차-기계경비개론-이론(02)  제2절 전지(배터리) ~ 제3절 직류와 교류_페이지_4.jpg
