기출문제풀이 OSI7계층과 TCPIP의 비교 [2]
2014.07.02 18:41
OSI 7 Layer 은 무엇인가?
통신에 관한 국제적인 표준기구인 ISO라는 곳에서 만든 OSI 7 Layer는 통신이
일어나는 과정을 7개의 단계로 나누었다.
OSI Model은 참조 모델이라고 한다. 이것을 기반으로 다른 모델을 만든다.

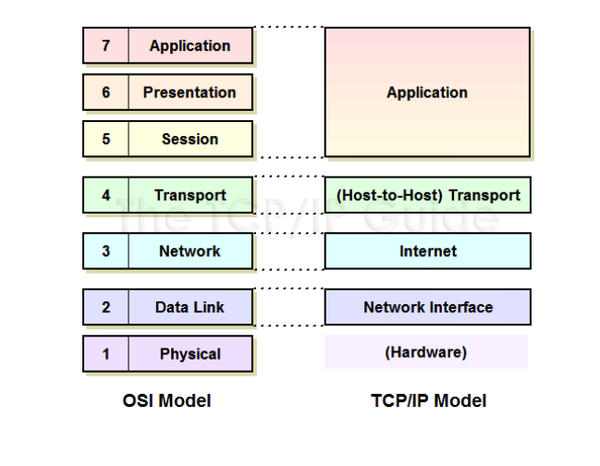

실제로 우리가 사용 하는 것은 오른쪽의 TCP/IP모델이다.
=================== 상위계층 (user 계층)(응용계층 만들어내는 계층)======================
Application Layer (어플리케이션 계층) 7계층
-사용자와 컴퓨터간의 연결을 제공 하는 유저인터페이스를 제공 하는 영역
-내가 컴퓨터랑 이야기를 할수 없으니 컴퓨터랑 대화할수 있게 인터페이스를 제공하는것이다.
Presentation Layer (프레젠테이션 계층) 6계층
-컴퓨터(단말기)가 인식할수 있도록 도와주는 데이터 포캣형태를 가져오는 계층
-ex)확장자명 : .jpg .mp3 .avi
-ex)압축 : 데이터 전송의 효율을 높이기 위해서
Session Layer (세션 계층) 5계층
-응용 프로그램 간 연결을 만들어 주는것
-ex)핸드폰으로 전화번호 등록을 하면 카톡에 새친구가 뜨는것과 같은것
-상위 계층으로부터 받은 정보를 전달하기 위해 하위계층을 이용하여 연결을 시도하거나
또는 연결을 종료하는 역할을 하는 계층
-양방향 : 일반 전화기 단방향 : 무전기
TCP/IP Model은 Application안에 5,6,7 계층이 한번에 묶여있다.
========================= 하위계층 (dataflow계층)(이동 시켜주는 계층)================================
Transport Layer (트랜스포트 계층) 4계층
-쉽게말해서 위에 5,6,7계층에서 만들어진 내용을 포장하는 곳이다.
- 포장하는 방법으로는 TCP , UDP 방식이 있다.
TCP
-신뢰성 O
-속도가 조금 느리다.
-ACK : 서버가 클라이언트 한테 정보를 줬을때 클라이언트가 서버한테 보내는 정보
: 기본적으로 데이터는 나뉘어서 보내지는데(Segmenting) TCP 환경에서는
나뉘어진 데이터(Segment)를 하나 보내고 제대로 왔다고 ACK를 보낸다.
ACK를 받으면 그다음 데이터를 보낸다.
이러한 과정때문에 TCP는 UDP에 비해서 속도가 느리다.
UDP
-신뢰성 X
-속도가 빠르다.
-클라이언트가 서버한테 요청을 했을따 ACK가 없고 그냥 그대로 보내버린다.
문제가 있을때에는 클라이언트가 확인을 해야 한다. 전송의 오류가 있으면
전체 데이터를 다시 보낸다.
신뢰성 : 데이터의 전송유무를 확인할수 있는것.
데이터를 한번에 전송하지 않고 나눠 전송 한다. 그이유는 하나의 기계가 보낼수 있는
데이터의 한계가 있기 때문이다.
MTU - 데이터 단위
Segmenting - 데이터를 나누는 기능
Segment - 나뉘어진 데이터
Sequence Number - 나뉘어진 데이터의 순서를 구분해주는 번호
4계층 대표 장비
L4 Switch : 포트번호를 구분할수 있는 장비
: 부하분산의 쓰여진다.
부하분산 : 둘 혹은 셋 이상의 중앙처리장치 혹은 저장장치와 같은 컴퓨터자원들에게 작업을 나누는것
포트번호(서비스 요청번호) : 프로토콜을 구분짓기 위한 번호
Network Layer (네트워크 계층) 3계층
-논리적 주소(ip)를 기반으로 데이터를 전송경로를 만들어주는 계층
-쉽게 풀어 데이터를 보내기 위해서 주소를 적기위한 단계이다. 출발지와 목적지 ip를 적는다.
경로를 선택하고 주소를 정하고 경로에 따라 패킷(정보)을 전달해 주는것이 이계층의 주 목적이다.
논리적 주소 : ip를 말한다. 변경할수 있다.
물리적 주소 : mac 이라고 한다. 변경이 불가능 하다.
공장에서 LAN카드를 만들때 바코드같이 붙어서 나오기 때문이다.
각가의 컴퓨터를 구분해주는 시리얼 번호이다.
48bit로 이루워져 있다.
3 계층 대표장비
라우터 : ip 주소를 구분할수 있는 장비이다.
L3-switch
데이터 단위 : packet (패킷)
Data link Layer (데이터 링크 계층) 2계층
- 물리적 주소(mac)를 기반으로 데이터를 전송하는 형태를 결졍하는것
-쉽게 말해 운송수단을 결정하는것 (4계층과는 다르다. 4계층은 포장방법)
- Point-to-Point : 1:1 연결 라우터 : 라우터 (프로토콜 : PPP , HDLC)
-BMA : 1:1 ,1:n 연결 주로 이더넷(Ethernet)환경 / LAN
(Broadcast Multi Access)
-NBMA : 1:1연결 WAN Frame-relay
(Non Broadcast Multi Access)
데이터 단위 : frame
2계층 대표 장비
Switch - 물리적 주소 (mac)를 구분할수 있는 장치
하나하나 따지면 점점 내용이 길어지니 나중에 좀더 다뤄보자.
Physical Layer (피지컬 계층) 1계층
-상위계층으로 부터 받은 데이터를 전기적 신호로 걸쳐 매개체로 전달 해주는것
-컴퓨터는 기본적으로 0 과 1 밖에 모른다 우리가 만든 데이터를 전송할때
이것을 0 과 1로 바꿔서 보내는것이다.
1계층 대표 장비
Hub(허브) : 멀티포트(Multiport) 기능
Repeater(리피터) : 약해진 신호를 증폭 시켜서 전송거리를 길게 이어준다. 하지만
잡음이 생길수도 있고 길이가 늘어날수록 충돌거리도 늘어난다.
예를 들면 음악에서 앰프같은 것이다. Hub는 이 리피터 기능도 할수있다.
Multiport : 허브로 연결한 컴퓨터끼리 통신이 가능하다. 외부로의 통신은 안된다.
