[PYTHON] 파이썬 예제코드입니다 - vpython(3) 1자유도 스프링-질량계 애니메이션2, 1DOF mass-spring system
제가 프로그래밍을 공부하기 위해 작성한 코드입니다
혹시 비슷한 분야를 공부하시는 분들은 허접한 코드지만 참고해서 봐주세요~
코드는 대부분 여러 고수님들의 코드를 참고해 작성했습니다 :-)

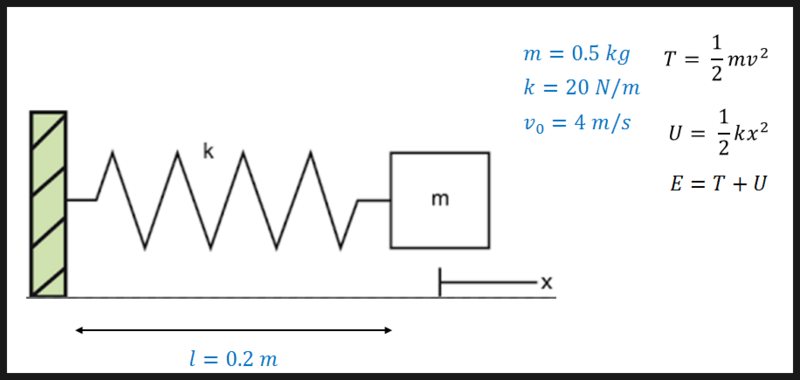

위의 조건을 바탕으로

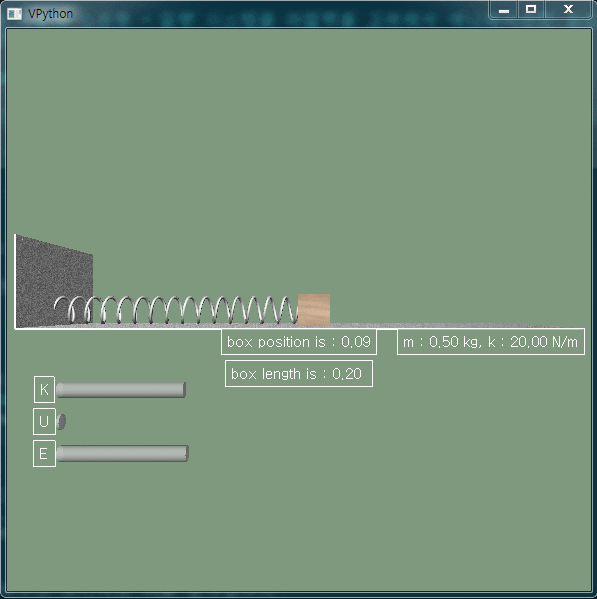

1자유도계 스프링-질량계(1DOF Spring-Mass System)와 운동에너지, 탄성에너지, 역학적에너지를 애니메이션화 하는 코드를 작성하시오.
단 마찰력은 무시한다
1
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 |
# code from https://youtu.be/UoN70GjnBTI
from visual import * #------------------------------------------------------------------ # 그래픽 그려주는 코드 #------------------------------------------------------------------ m = 0.5 # 질량 k = 20.0 # 강성 v0 = 4.0 # 초기속도 # 마찰력을 고려할 때 사용하는 코드 (현재 사용 안함) #mu_k = 0.1 #mu_s = 0.5 #g = 9.81 # 그래픽창을 생성하고 벽을 생성합니다 scene = display(width=600, height=600, background=(0.5,0.6,0.5)) bottom = box(length=3, height=0.01, width=1, material=materials.silver) wall = box(length=0.01, height=0.5, width=1, material=materials.silver) # 물체와 스프링을 생성합니다. 물체의 초기 위치는 0.2m입니다 square = box(length=0.2, height=0.2, width=0.2, material=materials.wood) spring = helix(pos=(-bottom.length/2, 0,0), coils=15, radius=0.08, thickness=0.02) # 바닥과 벽의 위치를 정해주고 초기속도 v0를 입력합니다 bottom.pos = (0, -square.height/2, 0) wall.pos = (-bottom.length/2, 0.5/2-square.height/2, 0) square.vx = v0 # 운동에너지, 탄성에너지, 역학적에너지를 표현하는 바를 생성합니다 rod_k = cylinder(pos=(-bottom.length/2, -0.5,0), axis=(0.1,0,0), radius=0.05, opacity=0.5) rod_u = cylinder(pos=(-bottom.length/2, -0.7,0), axis=(0.1,0,0), radius=0.05, opacity=0.5) rod_e = cylinder(pos=(-bottom.length/2, -0.9,0), axis=(0.1,0,0), radius=0.05, opacity=0.5) # 텍스트 표시용 라벨 객체 생성 label_k = label(pos=(-bottom.length/2-0.1, -0.5, 0), text='K') label_u = label(pos=(-bottom.length/2-0.1, -0.7, 0), text='U') label_e = label(pos=(-bottom.length/2-0.1, -0.9, 0), text='E') label1 = label() label2 = label() label3 = label() #------------------------------------------------------------------ # 애니메이션 코드 #------------------------------------------------------------------ dt = 0.0001 while True: rate(2000) # 2000 hz의 속도로 루프를 돕니다 (dt가 매우 작으므로 실제로는 조금 더 느리게 루프가 돕니다) # 운동방정식을 통해 가속도를 구하고 square.a = -(k/m) * square.pos.x # 마찰력을 고려할 때 아래의 코드를 주석해제하면 됩니다 # if square.vx * (square.vx + square.a*dt) > 0: # square.a = (-k/m)*square.pos.x - mu_k*g*abs(square.vx)/square.vx # elif abs(k*square.pos.x) > mu_s*m*g: # square.a = -(k/m)*square.pos.x # else: # square.a = 0 # 속도와 위치도 구합니다 square.vx += square.a*dt square.pos.x += square.vx*dt # 스프링의 길이를 계산합니다 spring.length = (square.pos.x - square.length/2) - spring.pos.x # 운동에너지, 탄성에너지, 역학적에너지를 표시합니다 rod_k.axis.x = 0.5*m*square.vx**2/5 # 왜 5로 나누지? 스케일을 줄이기 위해! rod_u.axis.x = 0.5*k*square.pos.x**2/5 rod_e.axis.x = rod_k.axis.x + rod_u.axis.x label1.pos = bottom.pos + vector(0,-0.1,0) label1.text = 'box position is : %.2f' % square.pos.x label2.pos = bottom.pos + vector(0,-0.3,0) label2.text = 'box length is : %.2f ' % square.length label3.pos = bottom.pos + vector(1.2,-0.1,0) label3.text = 'm : %.2f kg, k : %.2f N/m' % (m,k) Colored by Color Scripter |
[출처] https://m.blog.naver.com/gyurse/221033327080
