[Embedded Hardware] Atmega328 보드 만들기 - 보드 납땜 및 태스트..

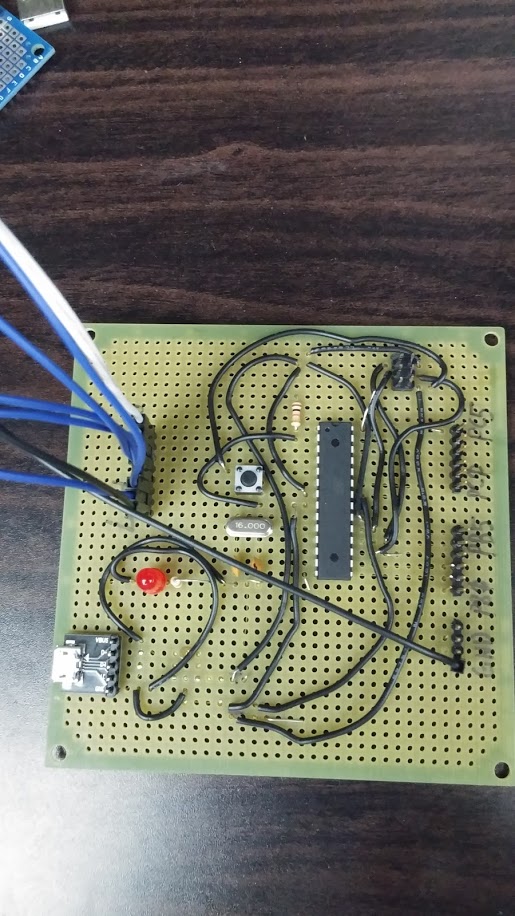

미루고 미루다가 결국 오늘 날잡아서 납땜질을 했습니다.. 익숙치 않아서 2시간 넘게 걸린거 같아요.. 간단히 끝날줄 알았는데 생각보다 힘드네요..

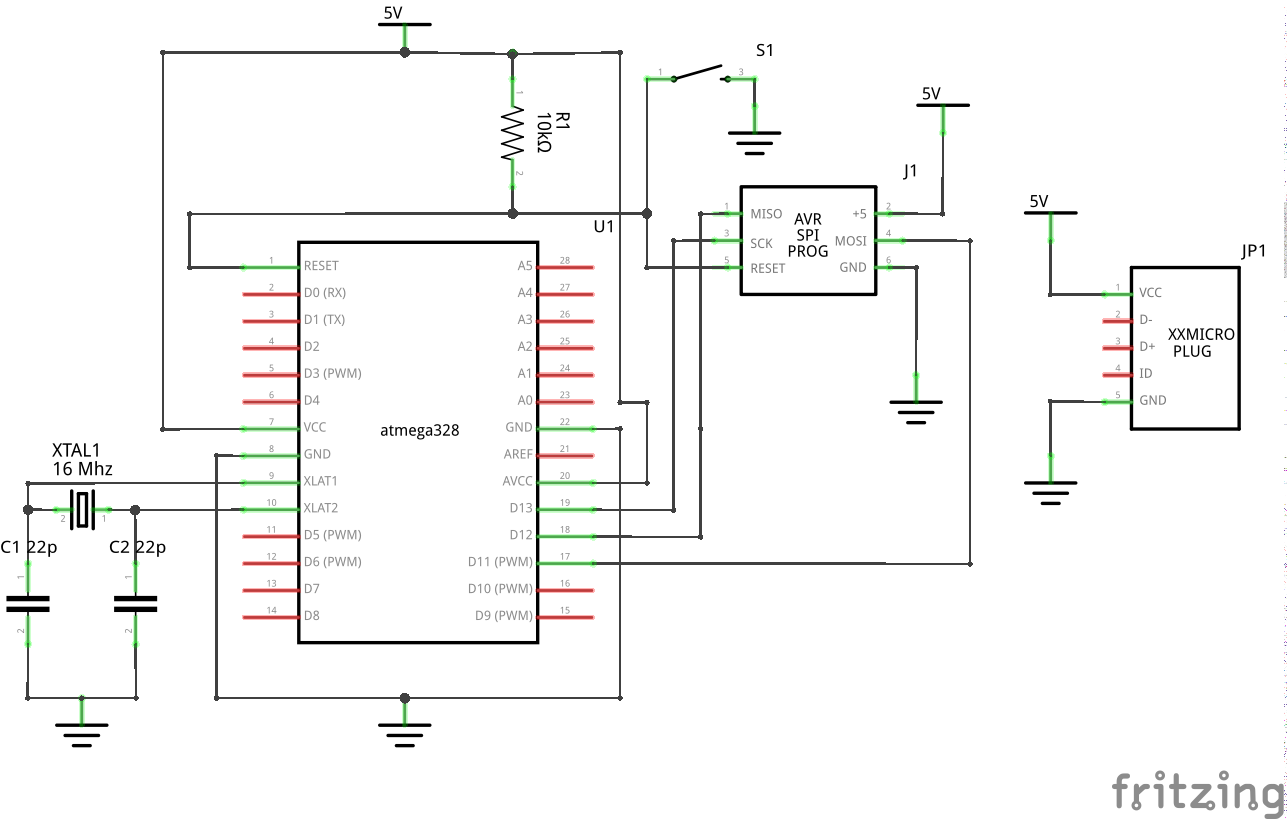

그리고  5v로 입력되는 USB 전원을 그대로 쓰기로 해서 전원부 부분은 싹 뺴버렸네요..









pcb 공간이 남으면 추가로 3.3v 전원 공급이라든가 모터구동 회로도 추가할려고 했는데  하다보니 꽉 차버렸습니다..



미처 못한 5v공급할 핀 몇개 더 뺴주고.. 3.3v전원 공급하는 부분도 만들면 될듯합니다..





태스트는 Isp로 프로그램을  플래쉬에 다운로드해주면서....

포트별로 동작이 제대로 되는지 led를 깜빡이게 해서 해봤습니다.. 다행히 전부 정상 동작하더군요..





양면 기판을 살껄이라는 아쉬움이 남네요..







[출처] https://webnautes.tistory.com/777
