[C/C++][gnuplot][수학][MFC] Windows 환경의 C++ 언어에서 gnuplot을 사용한 그래프 출력 2

이 글은 C++에서 gnuplot을 사용한 그래프 출력에 이어진 글로서 Window 프레임 내에 Child Window로 gnuplot의 그래프를 내장하여 표시하는 방법에 대한 것입니다. 이 글에서 참조된 소스코드는 최성화님의 블로그(http://blog.naver.com/mllmaster/130094568022)를 기반으로 하여 만들어졌습니다.



아래의 두 파일이 gnuplot을 Window 프레임 내에 child window로 생성하기 위한 소스코드 입니다. CStatic 클래스를 상속하여 만들어 졌습니다.

 StaticGNUPlot.cpp

 StaticGNUPlot.h



위의 두 파일을 사용하는 방식은 두 가지가 있습니다. 첫번째로는 대화상자에 Picture Control을 추가하고 CStaticGNUPlot 클래스의 객체와 DDX로 연결하는 방식입니다.  먼저 프로젝트의 대화상자에 Picture Control을 추가하고 ID를 부여합니다. 그리고 대화상자에 추가한 Picture Control에서 마우스 오른쪽 버튼을 눌러 Add Variable... 메뉴를 선택하여 Wizard를 실행합니다.Wizard에서 Variable type: CStaticGNUPlot, Variable name: m_Plot1 (임의의 값으로 설정 가능)로 설정하고 Finish 버튼을 누릅니다. 마지막으로 onInitDialog()에 아래와 같이 그래프를 초기화 하는 함수 init과 명령을 보내는 함수 cmd를 사용하여 그래프를 그리면 됩니다.

    m_Plot1.init("C:\Program Files\gnuplot\bin\wgnuplot.exe");
    m_Plot1.cmd("plot sin(x)");



두번째로는 대화상자에 Create로 Child Window를 생성하는 방식입니다. 먼저 대화상자와 연결된 소스의 헤더 파일에 CStaticGNUPlot 클래스의 객체나 객체 포인터를 생성합니다. 그리고 cpp 파일에서 아래 소스코드와 같이 객체를 생성하고 Child Window를 생성합니다. 그래프를 그리는 과정은 첫번째로 설명한 방식과 동일합니다. 이렇게 객체를 생성한 경우는 WM_DESTROY 메시지에서 생성한 객체를 삭제해야합니다.

    m_pPlot2 = new CStaticGNUPlot ();
    RECT rc2 = { 300, 20, 600, 500 };

    m_pPlot2->Create("", WS_CHILD, rc2, this, 3333);
    m_pPlot2->ShowWindow(SW_SHOW);

    m_pPlot2->init("C:\Program Files\gnuplot\bin\wgnuplot.exe");
    m_pPlot2->cmd("plot x**1");



경축! 아무것도 안하여 에스천사게임즈가 새로운 모습으로 재오픈 하였습니다.
어린이용이며, 설치가 필요없는 브라우저 게임입니다.
https://s1004games.com

아래 예제 프로젝트에 두 방식으로 구현된 코드가 있으니 참조하시기 바랍니다.

 TestStaticGNUPlot.zip

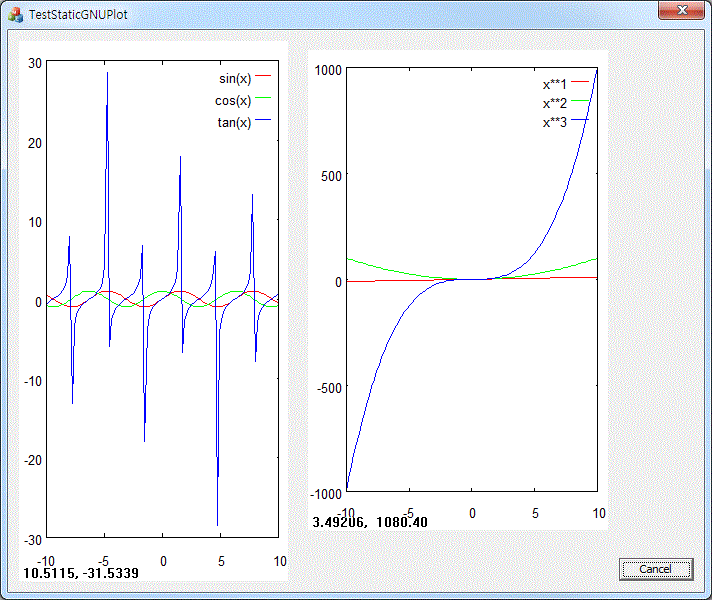

예제 프로젝트를 실행한 화면입니다.



[출처] https://blog.daum.net/pg365/60
