통신망 구성도
[출처] http://www.sts.co.kr/design/sts_front02/translation/trans_1.html
| |
|

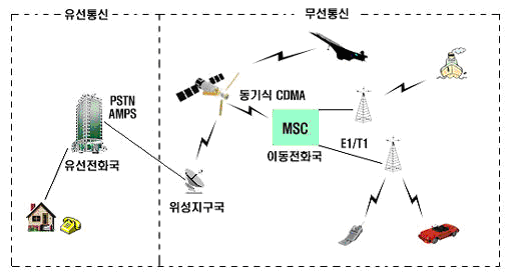

유선통신 일반전화인 공중교환망(PSTN), 종합정보통신망(ISDN), Packet Data통신을 이용하여 음성호, 데이타호 및 패킷서비스를 제공하는 서비스를 말하며, 동축케이블, 광케이블로 연결된 지상선(Landline)을 통하여 교환기, 중계기, 전송장치, 단말기에 이르는 네트워크를 구성한다. 한국통신(KT), 온세통신, 하나로 통신, 등이 서비스하는 시내, 시외, 국제 전화 서비스 등이 이에 해당한다. 이동통신 이동통신이란 통신 케이블을 사용하는 유선통신과는 달리 공간을 전송매체로 하여 송신측에서 정보신호를 전파에 실어 공간에 방사하고, 수신측에서는 공간을 거쳐 전송되어온 전자파를 수신하여 원래의 신호로 복원하는 방식의 통신을 말한다. ● 이동통신의 분류 ● 이동통신망 구성 ● 이동통신 전송방식
● CDMA 시스템의 구성

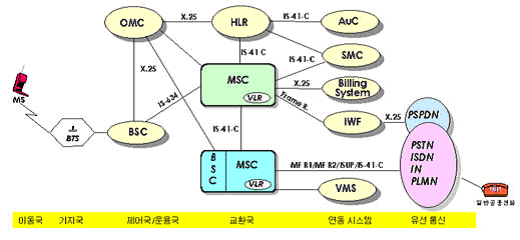

● CDMA 시스템망 구성도 ● CDMA 방식의 장점

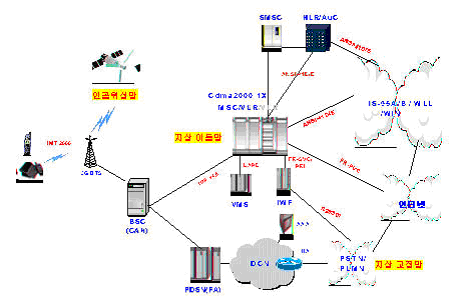

IMT 2000 1980년대의 아날로그 이동통신세대를 1세대 이동통신이라 하고, 1990년대 디지털 이동통신 세대를 2세대 이동통신이라 한다. 제 3세대 이동통신 방식인 IMT2000 서비스는 고품질의 데이타, 팩시밀리, 패킷 전송등의 데이타 전송과 친화성 높은 통신방식에 의한 '음성+비전화'란 서비스를 제공하며, 한정된 주파수로 많은 가입자를 수용함으로써 더 편리할뿐만 아니라, 음성에서 멀티미디어 정보까지 유선망의 품질에 견주어도 전혀 손색이 없는 이동통신 서비스 제공을 목표로 한다. IMT-2000(FPLMTS)란 지구촌 어디서나 원하는 상대와 음성과 영상 등 멀티미디어 정보를 주고받을 수 있는 미래 공중 육상 휴대 통신을 말한다. 셀룰러 이동전화, 코드리스전화, 이동데이터, 위성 등 다양한 시스템을 통합한 개념이며 주파수 대역은 기존 900MHz보다 훨씬 높은 1,885MHz ~ 2,025MHz, 2,100MHz ~ 2,200MHz대역을 이용한다. IMT-2000은 음성뿐만 아니라 동영상 그래픽 데이터 등을 주고 받을 수 있는 점에서 현재 상용화된 아날로그나 디지털 이동전화보다 몇 단계 위의 기술이라 할 수 있다. 또 국내 이동전화 가입자가 자신의 단말기를 가지고 해외의 오지에 가더라도 위성 등을 이용해 얼마든지 통신할 수 있도록 완벽한 로밍(통신망간 상호접속)을 제공한다. 현재 국내에서는 KTICOM과 SKIMT가 2002년 서비스 개시를 목표로 비동기 IMT2000 시스템 구축을 준비중에 있으며, LGT를 중심으로 한 동기식 IMT2000 서비스를 위한 컴소시엄 구성이 진행되고 있는 상태이다. ● IMT2000의 시스템 구성도 IMT2000 시스템은 B-ISDN, PSTN, PSDN에 기반한 지상 고정망과, 지상 이동통신망, 고정위성 및 이동위성으로 구성된 인공위성망의 3가지 망요소로 구성되어 있다.
● IMT2000 서비스의 특징
위성통신 상업적인 목적의 통신용 인공위성을 통하여 제공된다. 광통신 광섬유 속에서는 빛이 1초 동안에 수억∼수십 억 회나 점멸 하면서 통과하므로 같은 굵기의 구리 전선에 비해 수만 배 이상의 정보를 전달할 수 있다. 이와 같은 광통신은 육지뿐만 아니라 바다 속에서도 설치하여 대륙사이의 통신에도 이용하고 있다. ● 광통신의 장점
● 시스템 구성 광통신의 시스템 구성 역시 교환기, 전송장치, 중계기호로 구성되며, 동축 케이블 대신 광섬유를 통하여 데이타를 주고 받는다. 네트워크 장비 통신 네트워크는 시스템, 전송장치, 중계기, 가입자 단말로 구성된다.
|
